直流屏作為一個常見設備，很多電工不是很了解，今天安排下，就幾個大家常見的問題分享下。

直流屏

1，直流屏的常見型號以及作用。

2，直流的容量，安時的意義。

3，KM和HM的區別。

4，浮沖與均沖的區別。

5，直流屏工作原理。

一，直流屏的常見型號以及作用。

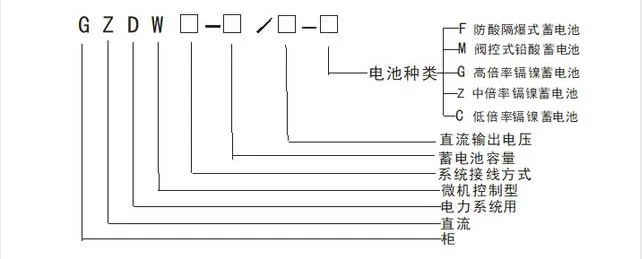

常見型號：廠家很多，型號很多，了解下，具體以常見提供說明書為準。

常見型號

作用：

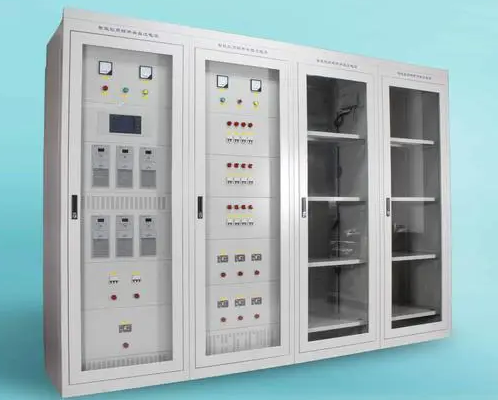

直流屏是智能化直流電源產品（具有遙測、遙信、遙控）可實現無人值守，能滿足正常運行和保障在事故狀態下對繼電保護、自動裝置、高壓斷路器的分合閘、事故照明及計算機不間斷電源等供給直流電源或在交流失電時，通過逆變裝置提供交流電源。

（一般而言，放置于高壓配電房，提供操作電源，特別是給綜保供電，因為在高壓進線柜沒有合閘之前母線上是沒電了，二次線路上就更沒電了，當然也有在進線柜進線端配置PT的做法，但是交流電源沒有直流電源穩定可靠。）

二，直流屏的容量。

AH (安時)是電量的單位。

電量Q=I*t。I就是電流，t就是時間。

毫安就是電流的單位，時就是小時，1安=1000毫安。

電量定義為電池的放電電流（安或毫安）與放電時間（小時）的乘積，如10安時表示可以1安電流持續供電10小時，或以10安電流持續供電1小時，等等。

總之,如果這個數字越大,里面儲存的電量就越多，能夠用的時間就越長,充電的時間也會越長。

三，KM和HM的區別。

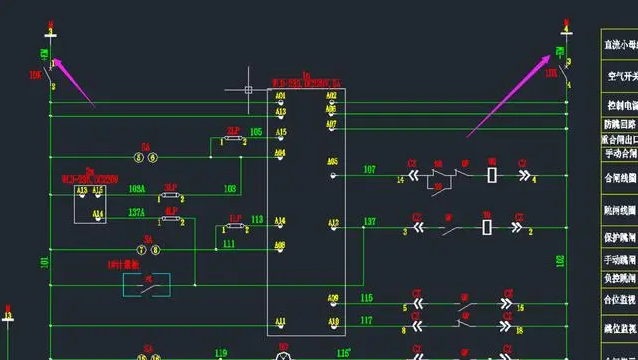

很多人看高壓圖紙，比如看中置柜的圖紙的時候，就會有疑問，問為啥這個操作電源還要分兩種甚至好幾種，還有LN等等？

這里是因為負載的不同所以選擇了不同的供電方式。

KM

HM

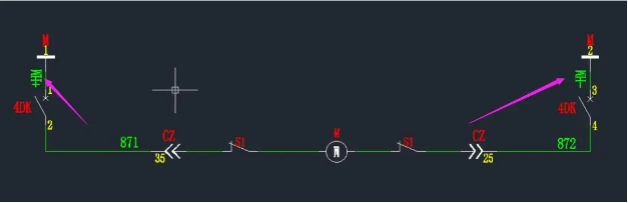

KM和HM都是直流屏提供的直流電源，HM一般單獨提供給儲能電機。

關于小母線，也是大家比較好奇或者難以理解的地方，這里給大家總結下，

高壓柜頂小母線的根數和設計有很大關系，常用的有電壓互感器、控母、合母、交流電源、信號小母線等等，

小母線

小母線分為直流小母線和交流小母線。

直流小母線電源取自直流屏，開關柜的合分閘控制和微機綜保等重要電源均取自直流小母線，用直流的目的就是為了保護供電的可靠性，突發斷電依然能工作。

交流小母線主要為柜內照明和加熱除濕供電，這部分電要求不高，所以用交流。

四，浮沖和均沖的區別。

1．浮充工作原理：當電池處于充滿狀態時，充電器不會停止充電，仍會提供恒定的浮充電壓與很小浮充電流供給電池，因為，一旦充電器停止充電，電池會自然地釋放電能，所以利用浮充的方式，平衡這種自然放電，小型UPS通常采用浮充模式。

2．均充工作原理：以定電流和定時間的方式對電池充電，充電較快。在專業維護人員對電池保養時經常用的充電模式，這種模式還有利于激活電池的化學特性。

五，直流屏的工作原理。

（1）正常情況下，由充電單元對蓄電池進行充電，且同時向經常性負載（綜保、智能操控等控制設備）提供直流電源。

（2）當控制負荷或者動力負荷需要較大的沖擊電流（如斷路器的分、合閘），由充電單元和蓄電池共同提供直流電源。

（3）當變電所等交流電源中斷時，由蓄電池組單獨提供直流電源。

很多人會糾結工作原理，其實也可以學習研究，但是作為大多數的一個使用者來說，知道直流屏作用以及如何使用等基本就行，以上5個小問題，特別是第三個很多人特別才入行的搞不清楚，今天就這講了一下。
